Квадрат своими руками

Продолжаем изготовление фаркопа своими силами. После изготовления силовой части фаркопа под "американский" квадрат. нужно было изготовить фаркоп-вставку. Можно конечно было купить готовую вставку такого типа, но ценник в 2-3 т.р. не гуманный на такого рода изделие. По этому изготавливаем вставку из собственных материалов и под свою силовую часть.
Так как у меня не было трубы 50*50*4, а купить кусок трубы длинной 30 см не реально, то решено было делать вставку из 2 уголоков 50*50*5. Обтачиваем уголки до нужного размера, в качестве кондуктора использовалась труба 60*60*4 (остаток от силовой части), обвариваем и получаем квадратную вставку 50*50*5

Готовая труба из 2 уголков.

Примеряем к силовой части. Есть свободный зазор, чтоб вставлялось/вытаскивалось без проблем.

Далее изготавливаем площадку под шар. Для площадки использовалось ребро швеллера отрезанное при изготовлении силового фаркопа. Ребро сгибаем "на глазок" чтоб получить внешний вид заводской вставки. Подрезаем нашу квадратную трубу под нужный угол и обвариваем.

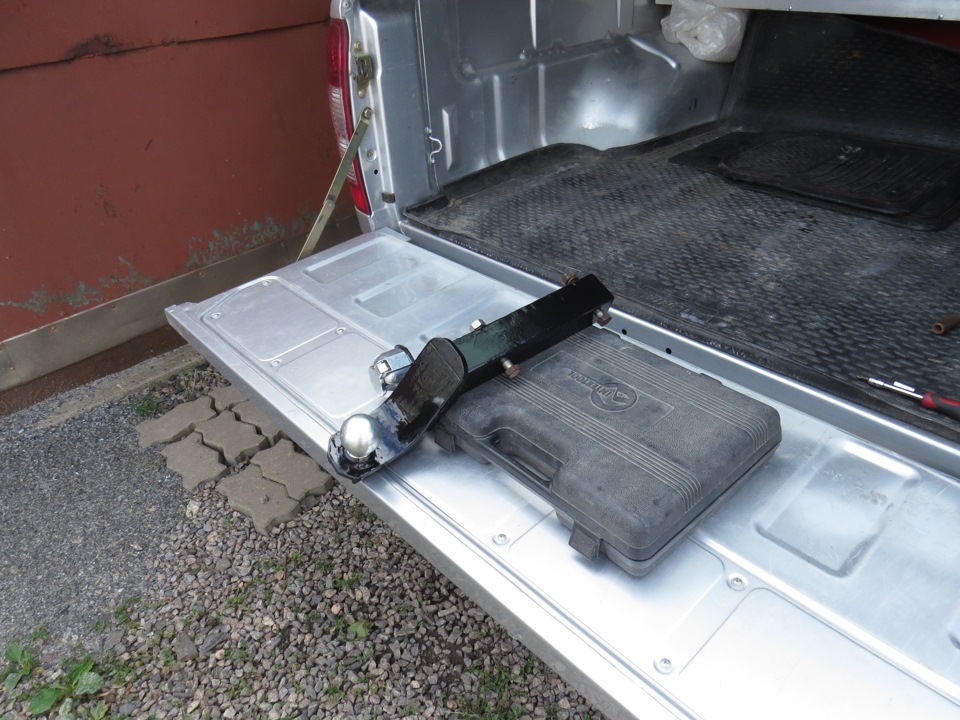

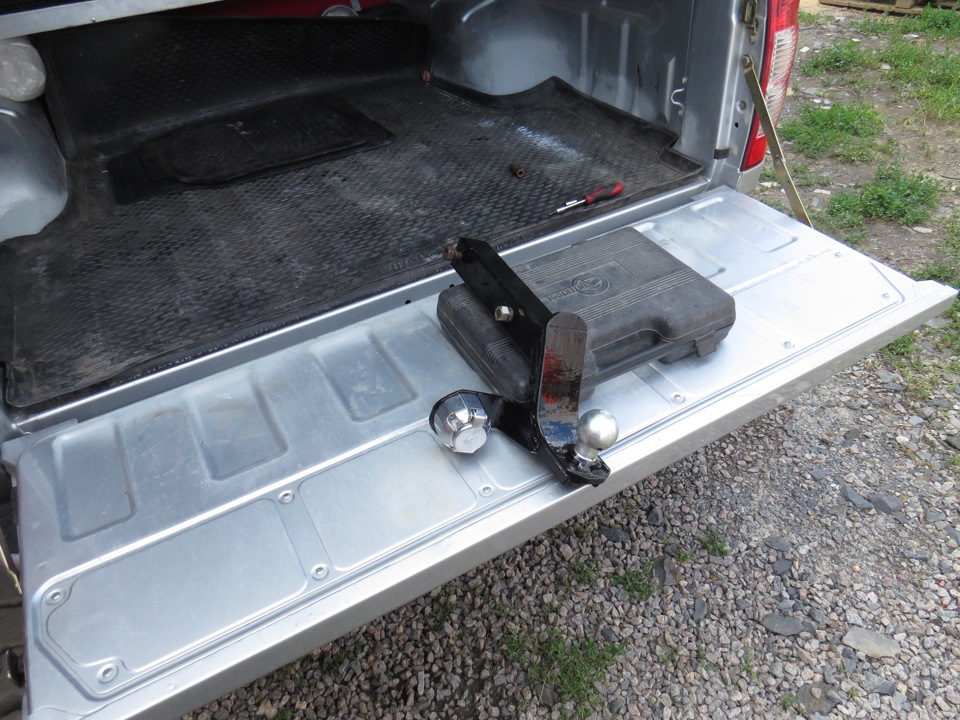

Примеряем одно к другому.

Шар уже установлен на вставку. Отверстие д20 сверлил очень нудно.

В заводской вставке используется толстая пластина (порядка 15-20мм), а у меня стенка швеллера порядка 8-10мм, потому изготовил усилительные пластины под площадку шара. Следом изготовил площадку для крепления розетки фаркопа. Всё это надежно приваривается.

Усилительные *клюшки*

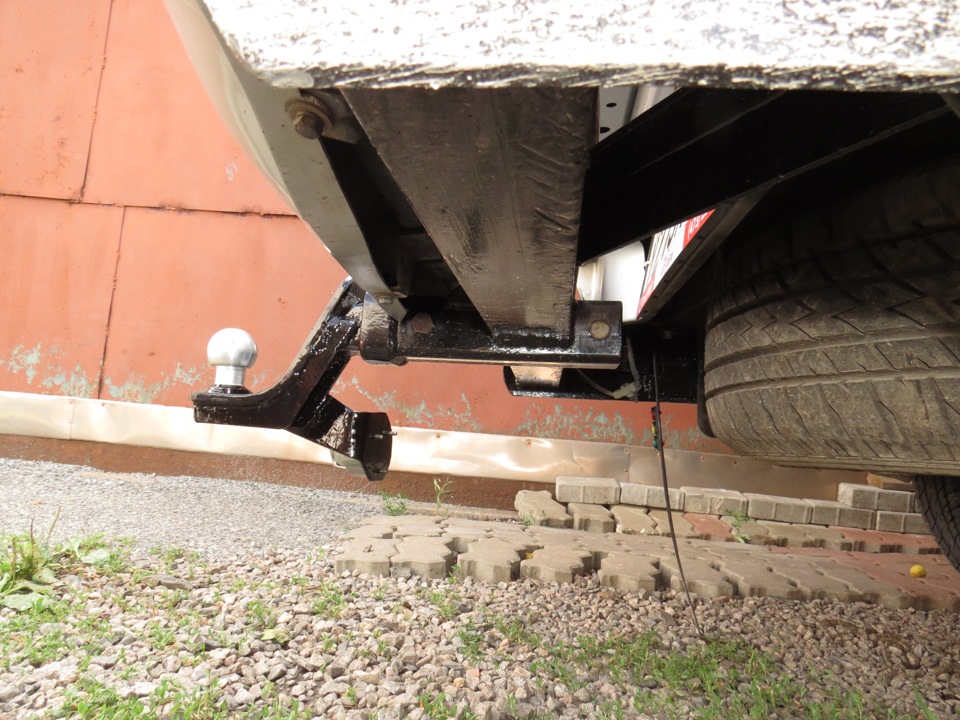

На месте

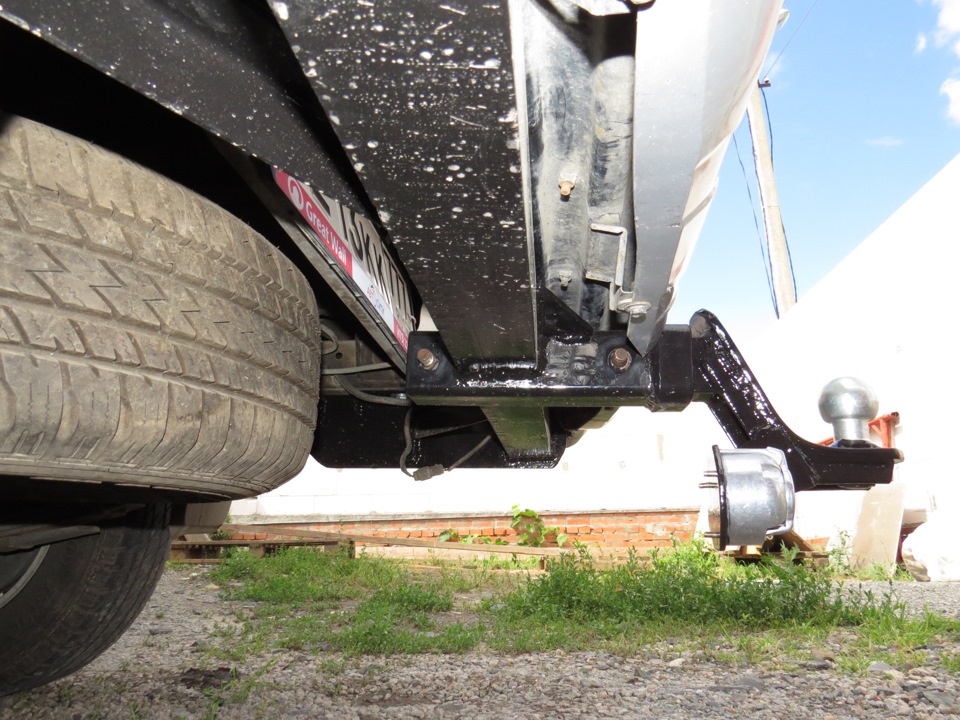

На месте.

По старой традиции красим мокрым-по-мокрому.

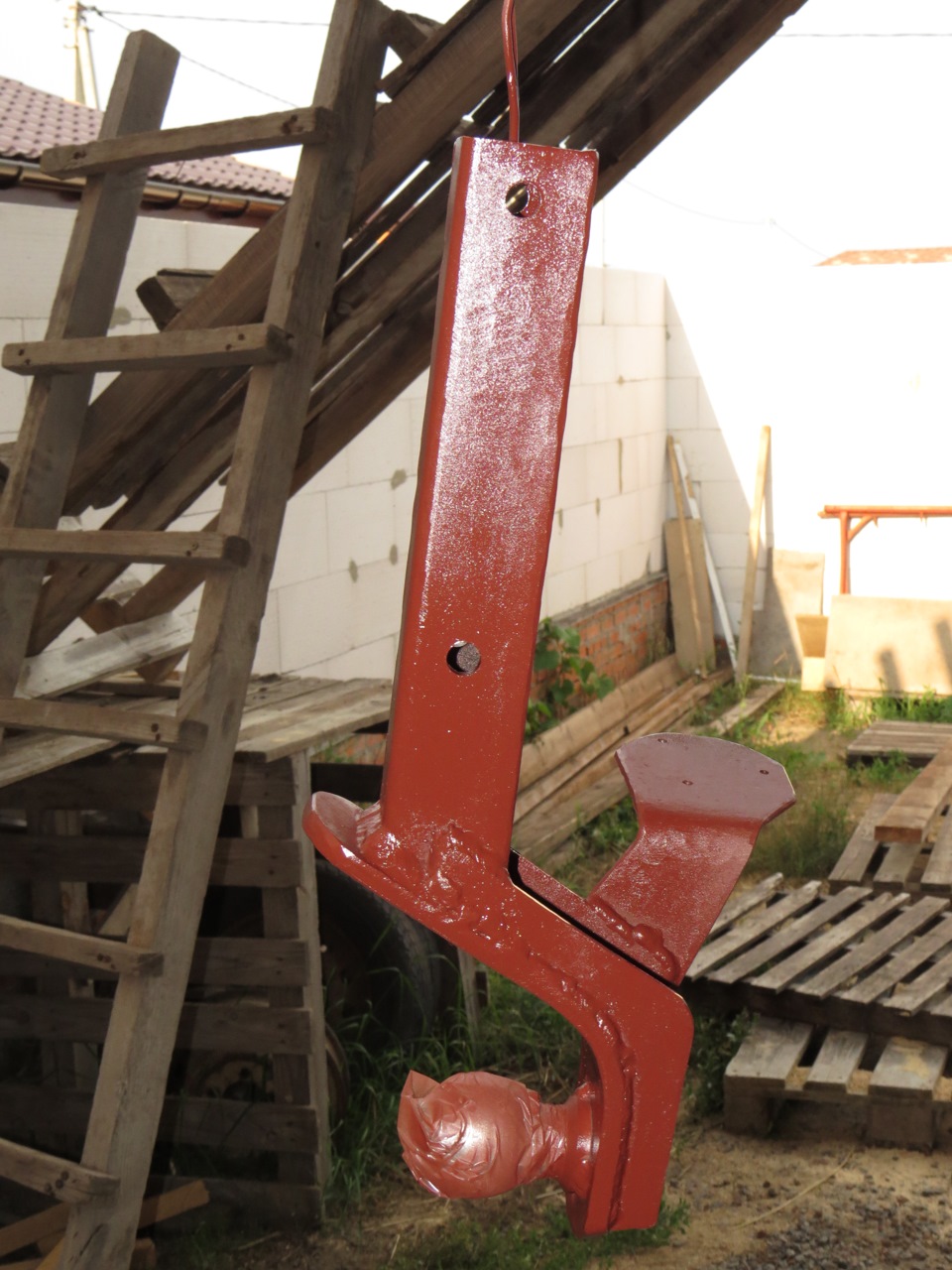

Загрунтовано

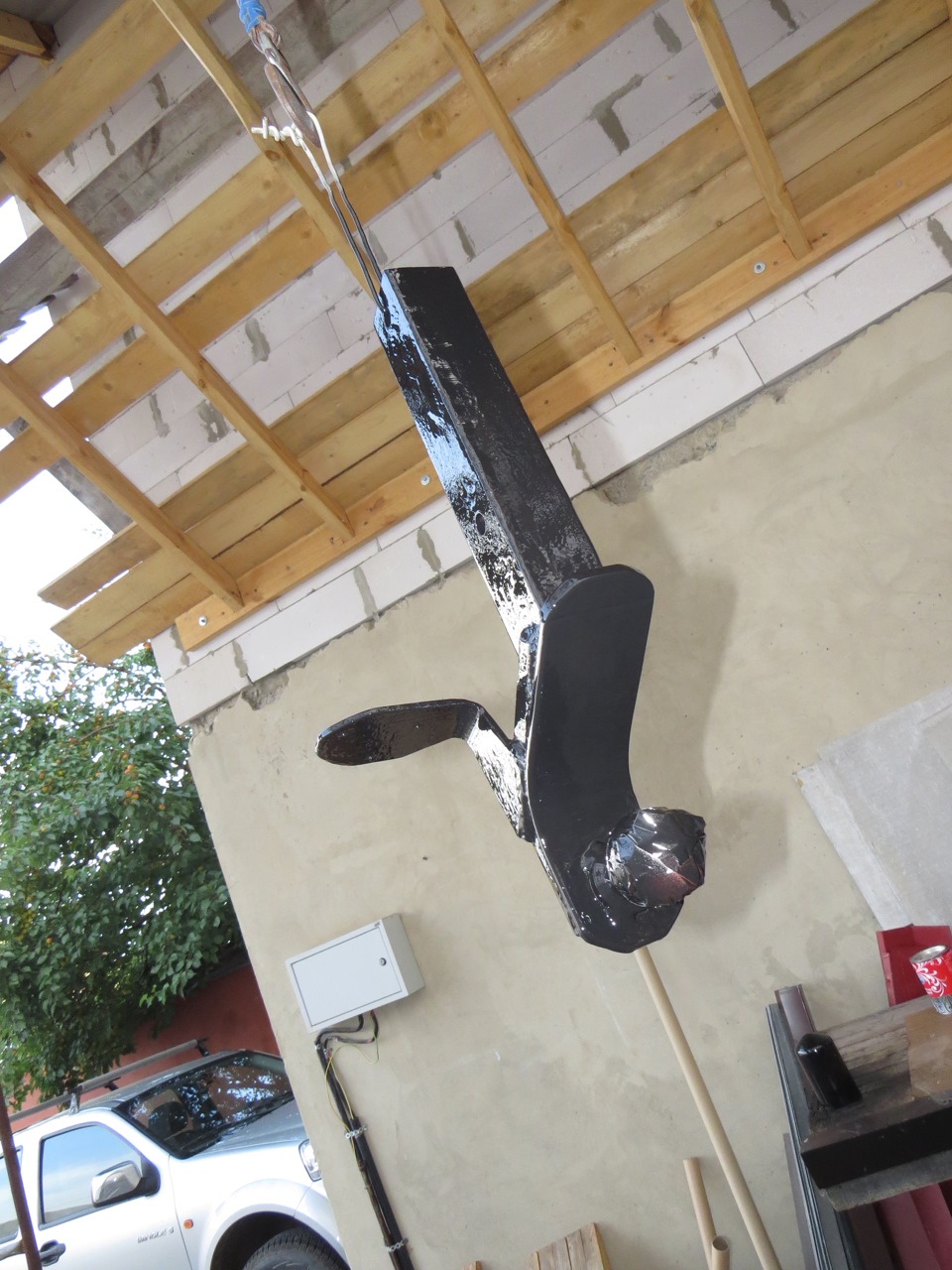

Покрашено

Заводская втавка крепится в фаркопе 1 шплинтом д16мм, у меня же будет 2 болта д12мм.

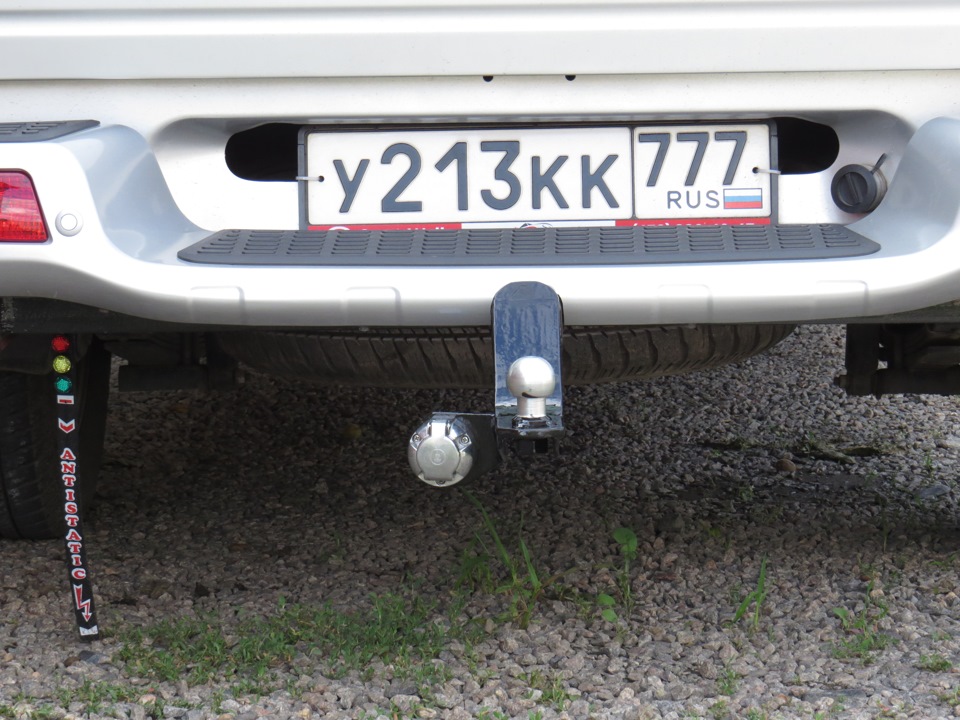

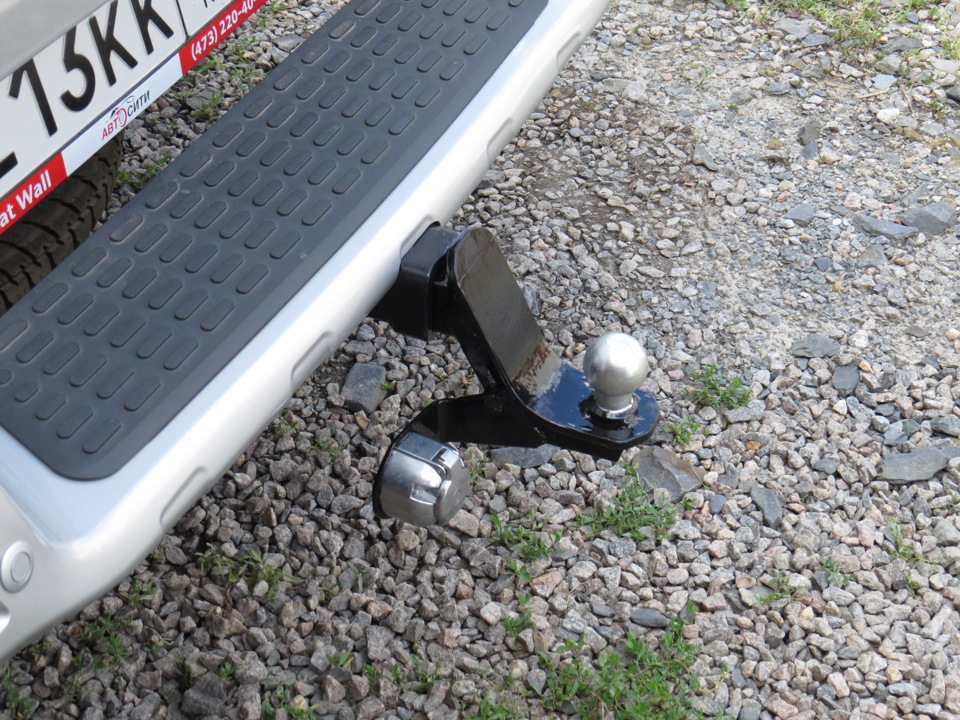

Розетка установлена на вставке, следовательно сниматься с авто будет вместе с фаркопом. Потому сама розетка будет подключаться к авто через разъёмы — получиться "многоуровневая" связь: авто — розетка — прицеп. Электрическое подключение опишу позже, когда приедут из Китая заказанные разъёмы (ждём продолжения :)
На изготовление было потрачено:
* Шар — 800р, нашел на авторынке (заоблачный ценник, сегодня нашел шар за 700р, тогда как он же на авторынке продавался за 1000р)
* Розетка+Вилка — 300р.
* Металл — как всегда вокруг дома собирал :)
